Wat is spanningsregeling?

Doe't datacenter-operators by Amazon Web Services unferwachte servercrashes opmurken yn 'e peak-oanfraachoeren, wiisde diagnostyk op in mienskiplike skuldige: spanningsinkonsistinsjes oer har enerzjydistribúsjenetwurk. De resolúsje easke de ymplemintaasje fan avansearre spanningsregulearringssystemen -oanwizend hoe't dit fûnemintele elektryske konsept direkte ynfloed hat op moderne ynfrastruktuer betrouberens. Spanningsregeling bepaalt oft jo elektryske systemen soepel wurkje of kostbere steuringen hawwe, fan smartphones oant yndustriële foarsjenningen.

Spanningsregeling ferwiist nei it fermogen fan in elektrysk systeem om konsekwinte útfierspanning te behâlden nettsjinsteande fariaasjes yn ynfierspanning of loadbetingsten. Dizze mooglikheid fertsjintwurdiget in fûnemintele prinsipe yn sawol macht engineering as elektroanika-ûntwerp, dêr't sels lytse spanning ôfwikingen kinne cascade yn apparatuer flaters as feiligens gefaren.

It konsept manifestearret yn twa ûnderskate konteksten: as in passive eigenskip dy't spanningsferoarings beskriuwt oer oerdrachtkomponinten, en as aktive yntervinsje troch regeljende apparaten. Yn elektryske krêftsystemen wurdt spanningsregeling kwantifisearre as in dimensjeleaze ferhâlding: (Vnl - Vfl)/Vfl, wêrby't Vnl gjin -lastspanning stiet en Vfl folsleine -lastspanning foarstelt. Legere persintaazjes jouwe superieure regeljouwing oan-in ideaal systeem soe 0% berikke, wat betsjut dat nul spanningsferoaring tusken gjin-last en folsleine-load-betingsten betsjuttet.

De kearnwearde fan spanningsregeling rint fierder dan technyske spesifikaasjes yn taastbere operasjonele útkomsten. Systemen mei ûnfoldwaande regeljouwing ûnderfine trije krityske mislearringsmodi dy't organisaasjes net kinne negearje.

Earst versnelt de degradaasje fan apparatuer dramatysk ûnder ynstabile spanningsomstannichheden. Elektryske apparatuer ûntworpen foar spesifike spanningsnivo's lijt fermindere effisjinsje en ferkoarte libbensdoer by it operearjen fan bûten optimale berikken, mei induksjemotoren dy't mjitber hegere ferliezen sjen litte ûnder minne regeljouwing. In produksjefoarsjenning dy't motoren draait op 10% ûnder nominale spanning kin effisjinsjeferlies sjen fan mear dan 15%, oersettend nei substansjeel jierlikse enerzjyôffal.

Twad, spanning ynstabiliteit skept cascadearjende beskerming systeem flaters. As distribúsjenetwurken spanningsfluktuaasjes ûnderfine tidens pyklasten, kinne beskermjende apparaten ûnnedich reitsje, wêrtroch wiidferspraat útbrekken feroarsaakje dy't troch meiinoar ferbûne systemen propagearje. De 2003 Northeast blackout toande dizze kwetsberens-spanningsûnregelmjittichheden by oan in folchoarder fan eveneminten dy't 50 miljoen minsken sûnder macht lieten.

Tredde, moderne elektroanika easkje hieltyd strakke spanning tolerânsjes. Mikroprocessors, ûnthâldchips en digitale kontrôlesystemen wurkje binnen spanningsfinsters soms smeller dan ± 50 millivolt. Mei yntegreare circuits dy't meardere spanningsnivo's fereaskje en tanimmende machtstichtens, binne leveringferlies kritysk wurden -ynnovaasje driuwend nei yntegreare spanningsregulators dy't direkt yn chippakketten pleatst binne.

Finansjele gefolgen kombinearje dizze technyske soargen. In medium-datasintrum dat problemen mei spanningsregeljouwing ûnderfynt, kin jierliks $50.000-$200.000 oan apparatuerferfangingskosten oprêde, plus ynkomstenferlies út downtime. Foar nutsbedriuwen resultearret minne regeljouwing yn klachten fan klanten, regeljouwingsstraffen en easken foar opwurdearring fan ynfrastruktuer dy't miljoenen dollars kinne berikke.

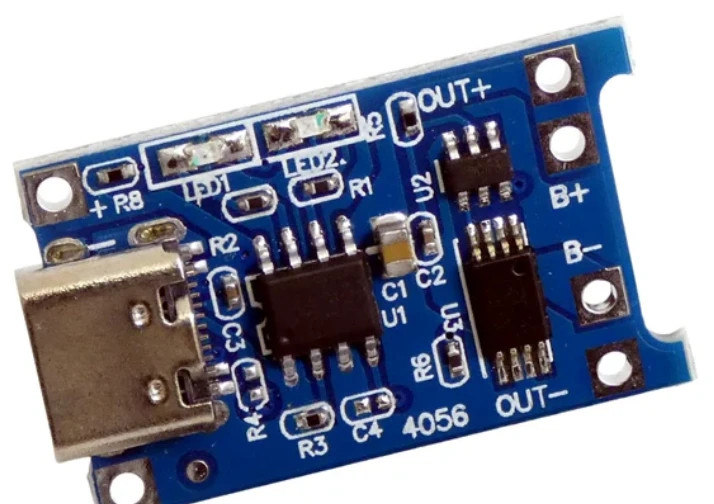

Voltage Regulation

Regeljouwing begrypt begjint mei har kwantitative definysje. It persintaazje spanningsregeling drukt út hoefolle spanning feroaret tusken ûnladen en folslein laden betingsten:

Spanningsregeling (%)=[(VNL - VFL) / VFL] × 100

Wêr:

VNL=Gjin-load spanning (iepen circuit tastân, nul stroomstream)

VFL=Folsleine-lastspanning (maksimum ûntworpen stroomtekening)

Dizze formule lit in omkearde relaasje ta kwaliteit sjen: legere persintaazjes jouwe in bettere regeljouwing oan. In ideale krêftboarne soe identike spanning behâlde, nettsjinsteande lading, en berikke 0% regeljouwing. Echte-wrâldsystemen rjochtsje gewoanwei 1-5% foar applikaasjes fan hege-kwaliteit, hoewol akseptabel berik fariearje ôfhinklik fan tapassing-yndustriële systemen kinne 5-10% tolerearje, wylst presysynstrumintaasje ûnder 1% fereasket.

Beskôgje in praktysk foarbyld: In macht transformator útfiert 120V mei gjin load ferbûn. By it tekenjen fan maksimale nominearre stroom, sakket de spanning nei 114V. De regeljouwingsberekkening jout: (120-114)/114 × 100=5.26%. Dit jout oan matige regeljouwing kwaliteit-akseptabel foar algemien yndustrieel gebrûk, mar net genôch foar gefoelige elektroanika nedich strangere kontrôle.

De komponinten fan 'e formule wjerspegelje fûnemintele elektryske gedrach. Gjin -laadspanning fertsjintwurdiget de teoretyske útfier fan 'e boarne sûnder resistive of reaktive ferliezen fan stroomstream. Folsleine-lastspanning hâldt rekken mei spanningsfallen oer alle impedânsjes yn 'e leveringspaad-conduktorwjerstân, transformatorwikkelingen, ferbiningspunten. It ferskil kwantifiseart hoefolle it echte systeem ôfwykt fan ideaal gedrach.

Trije komplementêre metriken foltôgje it regelingbyld:

Line Regelingmjit útfier spanning stabiliteit tsjin ynfier spanning fariaasjes. Utdrukt as persintaazje feroaring yn útfier per persintaazje feroaring yn ynfier, it makket it measte út foar batterij-oandreaune apparaten wêr't boarnespanning ôfnimt by ûntlading. Kwaliteit line tafersjochhâlders behâlde útfier binnen 0,1% nettsjinsteande 10-20% ynfier fariaasje.

Load Regelingkwantifiseart konsistinsje fan útfierspanning oer it folsleine loadberik fan nul oant maksimale stroom. It wurdt definiearre as de ferhâlding fan spanningsferskil tusken ûnladen en folslein laden omstannichheden oer de folslein laden spanning. It wikseljen fan stroomfoarsjenningen berikke typysk 1-3% loadregulearring, wylst lineêre tafersjochhâlders ûnder 0,1% kinne berikke.

Temperatuer ôfhinklikenskarakterisearret spanningstabiliteit oer wurktemperatuerbereiken. Power komponinten generearje signifikante waarmte, en semiconductor spanning referinsjes ferskowe mei temperatuer by tariven mjitten yn dielen per miljoen per graad Celsius (ppm / graad). Precisionsystemen fereaskje temperatuerkoëffisjinten ûnder 50 ppm / graad, te berikken fia kompensearre referinsjeûntwerpen.

Spanningsregeling yn macht oerdracht lit sjen hoe't elektryske eigenskippen foarmje grut-skaal ynfrastruktuer ûntwerp. Transmissionslinen hawwe ynherent ferset, induktânsje en kapasitânsje dy't de spanning kontinu feroarje oer har lingte, en beynfloedet sawol de grutte as de fazehoek. Dizze ferdielde parameters meitsje komplekse spanningsprofilen dy't yngenieurs sekuer moatte modellearje foar betroubere rasteroperaasje.

De impedânsjerelaasje regelt oerdrachtgedrach. As stroom troch de linewjerstân R rint, produseart it in yn-faze spanningsfal (IR). Tagelyk skept stroom troch induktive reactance X in spanningsfal dy't stroom mei 90 graden (IXL) liedt. Kapasitive susceptance yntroduseart oplaadstromen dy't induktive effekten foar in part kompensearje. De fektorsom fan dizze komponinten bepaalt de werklike ferstjoer-einspanning dy't nedich is om de winske ûntfangst-einspanning te berikken.

Power faktor dramatysk beynfloedet regeljouwing earnst. Induktive loads feroarsaakje efterbliuwende stroom dy't de fereaske ferstjoer-eindspanningsgrutte fergruttet, wylst kapasityve loads mei liedende stroom de ferstjoerspanning tsjinoer yntuïtyf meitsje kinne leger as de ûntfangende spanning. Dit ferskynsel ferklearret wêrom't nutsbedriuwen kondensatorbanken brûke foar machtfaktorkorreksje -se ferminderje tagelyk oerdrachtferlies as spanningsregeljouwing easken.

Trije modellewurkwizen biede tanimmende krektens op kosten fan kompleksiteit:

Koarte Line Approximation(ûnder 80 km) negearret capacitance, behannelje de line as rige ferset en inductance. Dit ferienfâldige model jout ± 5-10% krektens genôch foar inisjele planning, mar slagget net te fangen wichtige dynamyk yn langere rigels.

Medium line oanpassing(80-250 km) distribúsje shunt capacitance lyk op ferstjoeren en ûntfange einen, foarmje in nominale π lykweardich circuit. De krektens ferbettert nei ± 2-3%, wêrtroch it geskikt is foar de measte distribúsjesysteemanalyse.

Longe line bytsje wize(boppe 250 km) distribúsje impedance en admittance unifoarm lâns de line syn lingte, easkjen differinsjaaloperator fergeliking oplossings. Dizze meast krekte metoade wurdt essensjeel foar hege-spanningstransmission wêr't sels 1% flaters megawatt oan krêft en signifikante spanningsôfwikingen fertsjintwurdigje.

In praktyske oerdracht foarbyld yllustrearret dizze begripen: A 138 kV, 100 km line tsjinnet in yndustriële load tekening 50 MW by 0,85 macht faktor lagging. Line parameters: ferset 0,15 Ω / km, inductive reactance 0,40 Ω / km. Mei help fan medium-linemodeling, berekkenje yngenieurs dat de ferstjoerende-einspanning 142.3 kV moat wêze om 138 kV te leverjen oan it ûntfangende ein-in regeling fan 3.1%. Sûnder krêftfaktorkorreksje soe regeljouwing mear dan 5% wêze, wat mooglik defekten fan apparatuer feroarsaakje tidens pykfraach.

Echte nutsbedriuwen hawwe te krijen mei ekstra komplikaasjes: fariabele loads de hiele dei, temperatuereffekten op dirigintresistinsje, en yntegraasje fan ferdielde generaasje dy't tradisjonele oannames foar machtstream kinne keare. De tanimmende penetraasje fan duorsume enerzjyboarnen en elektryske auto's hat spanningsregeling yn leechspanningsdistribúsjenetwurken hieltyd komplekser makke, wêrtroch ynnovative strategyen bûten tradisjonele oanpak binne.

Wylst passive regeljouwing ynherint systeemgedrach beskriuwt, kontrolearje aktive regeljouwingapparaten bewust spanning fia ferskate meganismen. Elke technology biedt ûnderskate foardielen geskikt foar spesifike applikaasjes.

Lineêre tafersjochhâlders funksjonearje as elektroanysk regele fariabele wjerstannen. Se brûke in aktive passapparaat lykas in MOSFET of BJT regele troch in hege-fersterker, fergelykje in ynterne referinsjespanning mei in samplede útfierspanning om har ferskil nei nul te riden. Dizze feedback-lus past de ferset fan it paselemint kontinu oan om te kompensearjen foar load- of ynfierferoarings.

It operasjonele prinsipe skept in ynherinte beheining: lineêre tafersjochhâlders kinne allinich de spanning ferleegje, en tefolle ynfier-útfierdifferinsjaal ferdwynt as waarmte. Foar in 12V-ynfier dy't 5V-útfier produsearret by 2A, dissipearret de regulator (12-5) ×2=14W as waarmte, wylst se mar 10W oan 'e lading leveret - in effisjinsje fan 42%. Dizze thermyske lêst fereasket heatsinking dy't kosten, grutte en thermyske behear útdagings tafoegje.

Nettsjinsteande effisjinsjetekortkomingen dominearje lineêre regulators applikaasjes dy't har sterke punten wurdearje:

Low noise útfier: Gjin skeakelfrekwinsjes yntrodusearje útfierde of útstriele elektromagnetyske ynterferinsje, kritysk foar analoge circuits, audioapparatuer en RF-systemen

Snelle transiente antwurd: Suver analoge feedback reagearret binnen mikrosekonden op ladingswizigingen, ideaal foar mikroprocessors mei rap feroarjende hjoeddeistige easken

Untwerp ienfâld: Fereaskje allinich ynfier-/útfierkondensatoren bûten de regulator IC, lineêre ûntwerpen minimalisearje boardromte en komponinttelling

Lege kosten: Heech-folumeproduksje en ienfâldige sirkwy meitsje lineêre regulators de meast ekonomyske opsje foar matige krêftnivo's

De LM7805, in ubiquitous 5V lineêre regulator, is in foarbyld fan 'e kategory. It kostet minder dan $0.50 yn folume, it leveret oant 1.5A mei typyske 50-60mV lineregulaasje en 100mV loadregulearring. Foar batterij-oandreaune apparaten wêrby't de ynfierspanning nau oerienkomt mei útfiereasken, operearje lineêre regulators mei lege -dropout (LDO) mei ynput-útfierdifferinsjaaljes ûnder 300mV, minimalisearjen fan ôffal, wylst se lûdfoardielen behâlde.

Switching tafersjochhâlders brûke in folslein oare oanpak: fluch wikseljen enerzjy opslach eleminten (inductors en capacitors) te dragen macht fan ynfier nei útfier. Switching tafersjochhâlders berikke hege effisjinsje-faak 85-95%-benammen weardefol as der signifikante ynput-útfier spanning ferskillen bestean, mar fereaskje mear komplekse komponinten en generearje switching lûd.

Trije fûnemintele topologyen rjochtsje ferskate konverzjebehoeften:

Buck (Stap-Omleech)converters effisjint ferminderje spanning. In switch wikselet tusken it ferbinen fan de inductor oan ynfier spanning en grûn op frekwinsjes fan 100 kHz oant ferskate MHz. As ferbûn mei ynput, wurdt stroom opboud yn 'e induktor, en enerzjy opslacht yn har magnetysk fjild. As oerstapt nei grûn, jout it ynstoartende fjild enerzjy oan 'e útfier. Duty cycle (persintaazje tiid ferbûn mei ynfier) kontrolearret direkt de útfierspanning: VOUT=VIN × D.

Boost (stap-op)converters ferheegje spanning mei komplemintêre skeakeljen. As de skeakel de induktor ferbynt mei de grûn, wurdt stroom opboud. It iepenjen fan de switch twingt inductor stroom troch de útfier diode, taheakjen oan ynfier spanning. Boost-omrekkeners befoarderje LED-achterljochten, batterij-oandreaune apparaten dy't hegere spanningen nedich binne, en regenerative remsystemen.

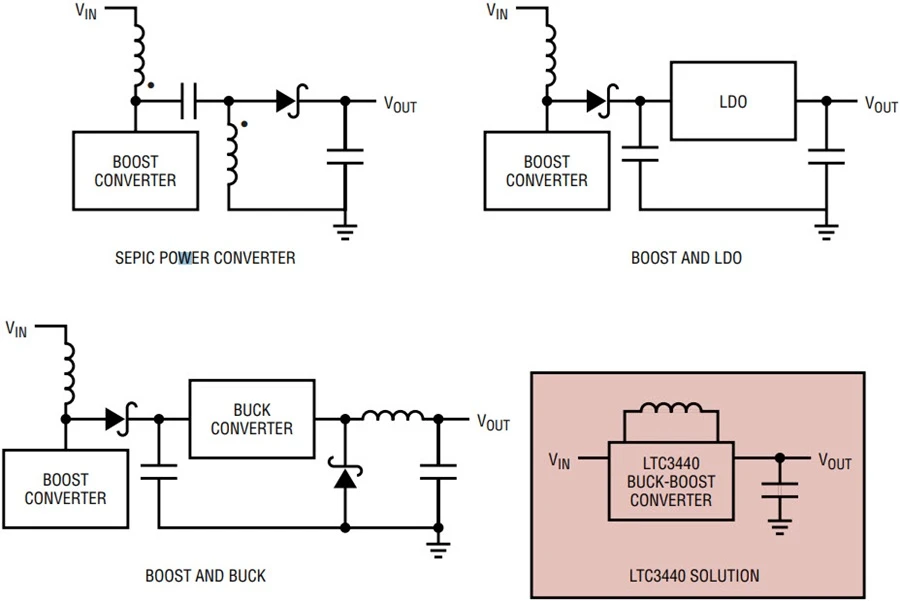

Buck-Boosterconverters jouwe útfier spanningen of boppe of ûnder input, essinsjeel foar batterij applikaasjes dêr't spanning fariearret hiele ûntlading. In iensellige lithiumbatterij farieart fan 4.2V folslein opladen oant 3.0V leech; in buck-boost-omrekkener behâldt in fêste 3.3V-útfier oer dit berik.

Switching tafersjochhâlders fereaskje soarchfâldige ûntwerp oerwagings dy't lineêre tafersjochhâlders mije:

Layout gefoelichheid: Hege-wikseling makket elektromagnetyske fjilden dy't kinne keppelje oan neistlizzende circuits. Ynput- en útfierkondensatoren moatte tichtby de regulator wurde pleatst, grûnfleantugen fereaskje soarchfâldige partitionearring, en ynduktororiïntaasje saken.

Komponint seleksje: Induktorwearde, aktuele wurdearring, en sêdingskarakteristiken beynfloedzje direkt effisjinsje en útfierrimpel. Capacitor seleksje moat rekken hâlde mei ESR (Equivalent Series Resistance) by switching frekwinsjes.

Control loop stabiliteit: Netwurken foar feedbackkompensaasje fereaskje frekwinsje-antwurdanalyse om stabile operaasje te garandearjen oer alle loadbetingsten, wylst in flugge transiente antwurd behâldt.

Moderne skeakelregulators yntegrearje tanimmende funksjonaliteit om ymplemintaasje te ferienfâldigjen. Texas Instruments 'Simple Switcher-searje en Analog Devices' μModule-regulators ynbêde de induktor- en kontrôlesirkwy yn ien pakket, wêrtroch allinich eksterne ynput- / útfierkondensatoren nedich binne.

Ferroresonante Transformersfertsjintwurdigje in unike oanpak fan passive regeljouwing. Dizze transformators operearje mei har magnetyske kearn bewust verzadigd foar in grut part fan 'e AC-syklus, it meitsjen fan in hast konstante útfierspanning nettsjinsteande substansjele ynputfariaasjes, wylst se ek harmoniken filterje en in koarte rit-troch kapasiteit leverje by machtferlies. Harren ienfâld en robúste past by hurde yndustriële omjouwings, mar min effisjinsje (60-80%) en waarmte generaasje limyt applikaasjes. Arc welding macht foarrieden en discharge ferljochting profitearje fan ferroresonante skaaimerken.

Op-Tapwikselers (OLTC's) ladenleverje spanningsregeling foar distribúsjetransformatoren. Kranen yn 'e wikkeling fan' e searje fan 'e transformator kinne elektroanyske kontrôles de bochtenferhâlding oanpasse, wylst de ynfierspanning wurdt stimulearre, stimulearre of bucking om de útfier binnen spesifikaasjes te behâlden. Utilities brûke OLTC's by substasjons om te kompensearjen foar spanningsdruppels lâns distribúsjefeeder, dy't typysk wurkje yn 32 stappen fan 0,625% oanpassing om ± 5% spanningsbanden te behâlden.

Voltage Regulation

Selektearje en ymplemintearje spanningsregeling fereasket systematyske evaluaasje fan meardere ynterôfhinklike faktoaren. Ferkearde karren liede ta regeljouwingsfout dy't miskien net manifestearje oant fjild ynset, it meitsjen fan djoere redesigns of fjildretrofits.

Termyske behear dominearret Linear Regulator Sukses

De waarmtedissipaasje fan lineêre regulators folget in ienfâldige, mar ûnferjitlike fergeliking: PDISS=(VIN - VOUT) × ILOAD. In regulator dy't 24V omleech nei 5V by it leverjen fan 2A, dissipearret 38W -mear dan de totale útfier fan de measte stroomfoarsjenningen. Dizze termyske lading fereasket heatsinking dat yngenieurs faaks ûnderskatte.

Junction-to-case termyske wjerstân (θJC) en case-to-omjouwingsthermyske ferset (θCA) bepale wurktemperatuer: TJ=TA + (θJC + θCA) × PDISS. As de knooppunttemperatuer de beoardielingen grutter is (typysk 125 -150 graden), giet de regulator in thermyske shutdown yn, en fersteurt de wurking fan it systeem. Foar it 38W-foarbyld mei θJC=2 graad /W en θCA=15 graad /W (oannommen fan matige heatsinking), knooppunttemperatuer rint op nei 25 graad + 17 × 38=671 graad -fysyk ûnmooglik. Dit senario fereasket of twongen luchtstream ferminderjen fan θCA nei 4 graad / W, of oerstap nei in effisjinter topology.

Ynfier-Utfierspanningsdifferinsjaal Gidsen Topologyseleksje

De spanningskonverzje-ferhâlding bepaalt yn prinsipe de helberens fan ferskate oanpak. Lineêre tafersjochhâlders meitsje sin as (VIN - VOUT) lyts bliuwt-typysk ûnder 5V-en stroomútfier beskieden. Bûten dizze drompels oerweldigje de foardielen fan skeakeleffisjinsje har kompleksiteit.

Beskôgje trije senario's foar it produsearjen fan 5V by 2A:

9v yngong: Lineêre dissipates 8W (64% effisjint), switching 1,5W (93% effisjint). Linear bliuwt leefber as lûd fan belang is en romte kin heatsinking mooglik meitsje.

24V ynfier: Linear dissipates 38W (26% effisjint), switching 2,5W (91% effisjint). Oerskeakelje dúdlik superieure -lineêre oanpak is ûnpraktysk sûnder twongen koeling.

3.7V Li-ion-batterij: Linear kin de spanning net ferheegje; buck-boost-wikseling fereaske. Dit fertsjintwurdiget in fûnemintele kapasiteitsferskil, net allinich effisjinsje.

Laad Aktuele Dynamics Shape Transient Performance

Moderne digitale systemen presintearje útdaagjende loadprofilen. Mikroprosessoren geane oer tusken sliepstaten dy't milliamps tekenje en operaasje mei folsleine-krêft dy't meardere ampères binnen mikrosekonden easket. Hege-krêftprosessoren omringe harsels mei tsientallen DrMOS-chips-yntegreare bestjoerder- en krêft-FET-komponinten-parallel gongen om genôch stroom te leverjen en effisjinsje ûnder maksimale wurdearrings te behâlden.

Regulator transient response-hoe fluch de útfierspanning herstelt fan hommelse load feroarings-hinget ôf fan ferskate faktoaren:

Utfierkapasiteit: Gruttere capacitors jouwe mear lading reservoir tidens transient, beheine voltage dip, mar trage feedback loop antwurd. Typyske wearden fariearje fan 10μF foar lege -aktuele LDO's oant 1000μF foar multi-amp switching tafersjochhâlders.

Feedback loop bânbreedte: Snellere loops korrigearje flaters rapper, mar riskearje ynstabiliteit as ferkeard kompensearre. Switching regulator control loops wurkje typysk op 1/10e oant 1/5e fan de wikselfrekwinsje.

ESR fan output capacitor: De resistive komponint fan capacitor impedance bepaalt direkte spanning stap ûnder load transients. Leech-ESR-keramyk (ûnder 10mΩ) as polymeerkondensatoren minimalisearje dit effekt.

Spesifikaasjes kwantifisearje transient antwurd as útfier spanning ôfwiking en hersteltiid foar in definiearre load stap. Kwaliteit switching tafersjochhâlders behâlde útfier binnen 2-3% tidens in 50% load stap, herstellen nei regeljouwing binnen 50-100 mikrosekonden.

Miljeu Operating Range beheint komponint Seleksje

Spanningsregulators moatte betrouber funksjonearje oer ekstreme temperatueren, fariaasjes fan ynfierspanning, en meganyske stressbetingsten spesifyk foar har tapassingsomjouwing.

Yndustriële apparatuer kin wurkje fan -40 graden oant +85 graden. Konsuminteprodukten sjogge typysk 0 graad oant +70 graad. Autoomjouwings easkje -40 graden oant +125 graden kapasiteit mei ekstra easken foar elektromagnetyske kompatibiliteit en meganyske skokbestriding. Dizze beoardielingen binne gjin willekeurich feiligensmarzjes - komponinten falle as spesifikaasjes wurde oertroffen.

Temperatuer hat ynfloed op alle regulator parameters. Spanningsferwizings drifte mei temperatuer by tariven spesifisearre yn ppm / graad. In referinsje mei 50 ppm / graad koëffisjint ferskoot 0,005% per graad - skynber lyts, mar jout 0,4% flater oer in 80 graad berik. Foar in 5V-systeem stiet dit foar 20mV-fariaasje, mooglik yn striid mei strakke tolerânsje-easken. Precisionapplikaasjes brûke temperatuer-kompensearre referinsjes dy't minder dan 10 ppm/graad berikke.

Input voltage fariaasjes test line regeljouwing kapasiteit. Batterij-oandreaune systemen sjogge spanningsferfal troch de hiele ûntlading-in fjouwer-NiMH-pakket farieart fan 5.6V fris oant 4.0V leech. Autosystemen ferneare kâlde-crank (7V) en load-dump (40V+) transients. AC-oandreaune apparatuer moat omgean mei brownout- en oerspanningsomstannichheden. Regulator seleksje moat omfetsje it folsleine ynfier berik plus marzje.

Real-wrâldimplementaasjes litte sjen hoe't spanningsregeling direkte ynfloed hat op operasjonele kosten, produktbetrouberens en konkurrearjende posisjonearring yn alle yndustry.

Hyperscale datasintra konsumearje jierliks 1-2% fan wrâldwide elektrisiteit-sawat 200 terawatt-oeren. Sels marzjinale effisjinsjeferbetteringen fertale nei substansjele operasjonele besparrings en miljeu-ynfloed.

De útwreide datacentersektor dy't wolkkomputerjen en digitale tsjinsten driuwt, hat de ynset fan spanningsregulators ferhege fanwegen de krityske needsaak foar spanningstabiliteit oer foarsjenningynfrastruktuer. In typyske foarsjenning fan 10 MW besteget jierliks $7-8 miljoen oan elektrisiteit tsjin yndustriële tariven. In effisjinsjeferbettering fan 2% -berikber troch avansearre spanningsregeling dy't konverzjeferlies ferminderje - besparret $140.000-160.000 per jier per foarsjenning.

De datasintra fan Google brûke oanpaste spanningsregulatormodules (VRM's) dy't direkt neist serverprocessors pleatst wurde, en minimalisearje resistive ferliezen yn machtferliening. Dizze "tichtby -oan -load" oanpak ferleget de distribúsjespanning fan 12V nei prosessorkearnspanning (0.7-1.2V) mei 92-94% effisjinsje tsjin 88-90% foar konvinsjonele ûntwerpen. Oer de wrâldwide ynfrastruktuer fan Google levert dit tsientallen miljoenen jierliks op.

De engineering útdaging wurdt yntinsiver mei prosessor macht tichtens. Moderne server-CPU's konsumearje 200-350W konsintrearre yn in 50mm × 50mm stjergebiet-krêftdichtheid dy't 100 W/cm² benaderet. It leverjen fan dizze krêft by it behâld fan spanning binnen ± 50mV fereasket ferfine mearfaseregulearring mei sekuer dielen fan stroom en rappe transiente reaksje. Totale kosten foar in hege--ein tsjinner's spanningsregulearringscircuits binne mear as $150, dy't signifikante kosten{13}}fan materiaal fertsjintwurdigje dy't allinich rjochtfeardigje troch foardielen fan betrouberens en effisjinsje.

Automatisearre produksjesystemen yntegrearje tûzenen sensoren, actuators en kontrôlesystemen waans syngronisearre wurking ôfhinklik is fan stabile krêft. Spanningsûnregelmjittichheden feroarsaakje ferkeard-timing, kwaliteitsdefekten en skea oan apparatuer.

In semiconductor fabrication foarsjenning fertsjintwurdiget in ekstreem gefal. Fotolitografyske apparatuer fereasket nanometer -skaal posisjonearring krektens bewarre bleaun oeren-lange eksposysjeprosessen. Spanningsfariaasjes dy't sels mikrosekonde timingjitter yn steppermotorkontrôles feroarsaakje, kinne maskerpatroanen misalignearje, wafels skrape dy't elk $ 5,000 -10,000 kostje. Fab-brede spanningsregeljouwingsystemen dy't aktyf filterjen en meardere oerstallige kondysjonele stadia brûke binne standert, dy't miljoenen kostje om te ynstallearjen, mar it foarkommen fan defektrelatearre ferliezen in orde fan grutte grutter.

Ienfâldiger fabrikaazje hat te krijen mei ferlykbere problemen op fermindere skaal. In leveransier foar auto-ûnderdielen dy't CNC-ferwurkingssintra opereare ûntduts intermitterende dimensjeflaters dy't traceard binne nei spanningsfallen by it wikseljen fan nutlast. De spanningsdips fan 3-5% duorre mar 100-200 millisekonden, mar fersteurde servo-kontrôlesystemen, wêrtroch't posysjonearingsflaters de tolerânsjes oertreffe. Ynstallearje voltage tafersjochhâlders mei 10-15% korreksje berik en<20ms response time eliminated defects, justifying the $30,000 equipment cost through prevention of $200,000+ annual scrap costs.

Spanningsregeling yn distribúsjenetwurken foar leech- is hieltyd komplekser wurden troch it útwreidzjen fan duorsume enerzjyboarnen en elektryske auto's, wêrtroch ynnovative strategyen nedich binne om spanningsprofilen effektyf te behearjen. Sinne- en wyngeneraasje yntrodusearje bidirectionele krêftstream en rappe útfierfariaasjes dy't tradisjonele net-ynfrastruktuer net is ûntworpen om te foldwaan.

In suburban distribúsje feeder sûnder spanning regeljouwing meie sjen 8-10% spanning stiging op punten mei swiere sinne generaasje middeis, skeining nutsfoarsjenning spanning grinzen en mooglik twingt sinne inverters te beheinen útfier. Ynstallaasje fan line voltage tafersjochhâlders (LVRs) op strategyske punten lâns de feeder ûnderhâldt spanning binnen ± 5% grinzen, wêrtroch maksimale duorsume enerzjy benutten.

De ekonomy favorearret regeljouwing ynvestearring. In nutsbedriuw dat $ 500.000 útbringt om LVR's op in feeder te ynstallearjen, makket 2-3 MW ekstra ferdielde sinnekapasiteit mooglik dy't oars $ 2-3 miljoen soe fereaskje yn upgrades fan substasjons of feeder-reconductor. De oanpak fan regeljouwing leveret 4-6 × rendemint op ynvestearring, wylst de oannimmen fan duorsume enerzjy stipet.

Batterij-enerzjy-opslachsystemen fereaskje ek ferfine spanningsregeling. In raster-skaal fan 10 MWh lithium-ionynstallaasje ûnderfynt spanningsfariaasjes fan mear dan 20% yn 'e lading-ûntladingssyklusen. Stromkonverzjesystemen moatte de DC-spanning nei de ynverter regelje, wylst se hege effisjinsje behâlde-typyske ûntwerpen berikke 96-97% effisjinsje mei trije-nivo-skeakeltopologyen mei aktive spanningskontrôle.

De spanning skaaimerken fan ferskillende batterij skiekunde direkt ynfloed regeljouwing easken, dat ferklearret wêrom't diskusjes rûnomlithium vs alkaline batterijenfaak sintrum op ôflossing profilen. Lithium-sellen behâlde relatyf flakke spanning (3.0-3.7V-berik mei minimale saging) troch it grutste part fan har ûntladingssyklus, wylst alkaline sellen trochgeande spanningsferfal fan 1.6V nei 0.9V fertoane. Dit fûnemintele ferskil makket lithium batterijen fier superieur foar apparaten mei strakke spanning regeljouwing easken -digitale kamera's, medyske apparaten, en draachbere elektroanika dy't ophâlde te funksjonearjen as oanbod spanning sakket ûnder spesifike drompels. Alkaline-batterijen wurkje allinich adekwaat yn applikaasjes dy't tolerant binne foar brede spanningsskommelingen as dyjingen dy't robúste buck-boost-regeling brûke om te kompensearjen foar de ôfnimmende spanningskromme.

Voltage Regulation

Mislearrings fan spanningsregeljouwing manifestearje op subtile manieren dy't probleemoplossing komplisearje. Systematyske diagnoaze giet troch observabele symptomen nei root oarsaken.

Symptoom: Equipment Resets of grillich gedrach

As digitale systemen ûnferklearbere resets, beskeadige gegevens, of inkonsistente operaasje fertoane, leit faaks te min spanningsregeling tidens loadtransients it probleem ûnder. Mikrokontrôlers fereaskje gewoanlik dat spanning boppe 90 -95% fan it nominale bliuwt bliuwt tidens operaasje - koart sakjen ûnder dizze drompel triggert brownoutdeteksje en systeemreset.

Ferifikaasje fereasket oscilloskoopmjitting fan leveringsspanning by typyske operaasje, foaral it fangen fan transiente eveneminten. Stel de trigger yn om spanningsdruppels ûnder 95% fan nominale te fangen, mei genôch ûnthâlddjipte om ferskate millisekonden foar en nei it evenemint op te nimmen. As transients ferskine korreleard mei load feroarings (motors begjinne, transmitters aktivearjen, ensfh), wurdt regeljouwing ûnfoldwaande befêstige.

Resolúsje hinget ôf fan oft it probleem komt út regulator beheinings of inadekwate output capacitance. It fergrutsjen fan útfierkapasitânsje soarget foar mear transiente enerzjyreservoir-dûbelingskapasitânsje halveret de spanningsdipgrutte. As kapasitansferheging ôfnimmende rendeminten sjen litte, kin de lusbânbreedte fan 'e regulator wierskynlik net fluch genôch reagearje, wêrtroch't fluggere regulatorselektaasje as lokaal punt nedich is-
